ASTM A36 pannello di griglia di acciaio standard WB325/2 Galvanizzato

Pannello grigliato in acciaio standard ASTM A36 WB325/2 zincato

La griglia in acciaio è un componente strutturale essenziale di molte costruzioni, in particolare negli spazi commerciali e industriali. La griglia in acciaio è specificamente progettata per applicazioni ad alto impatto e carico elevato, come passerelle, scale, piattaforme e soppalchi. La griglia in acciaio è più sicura, durerà più a lungo e avrà un aspetto migliore di qualsiasi altra opzione calpestabile per spazi industriali e commerciali.
Contattateci se avete bisogno di griglie in acciaio.

Le griglie in acciaio zincato a caldo sono disponibili in tre tipologie: griglie in acciaio semplici, griglie in acciaio seghettate e griglie in acciaio con barra a I.

Sono ampiamente utilizzati nelle piattaforme con strutture in acciaio, gradini di scale, marciapiedi, scarichi e coperture di pozzi, ecc. Possiamo progettare e realizzare griglie in acciaio standard e in forme personalizzate in base alle esigenze del cliente.

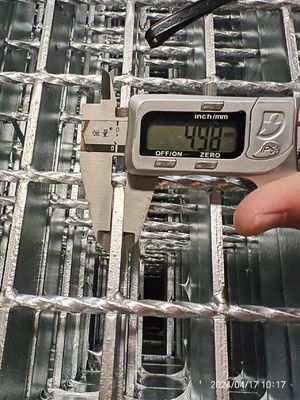

.Pannello grigliato in acciaio WB325/2, zincato, prodotto secondo la norma ASTM A36

Dimensioni: larghezza 1500mm, lunghezza 6000mm
Dimensioni barra portante (altezza x spessore): 32x5mm
Distanza tra le barre portanti: 40 mm
Distanza tra le barre trasversali: 50 mm

Pannelli grigliati standard in acciaio dolce 6 m × 1 m

• Dimensioni:Pannelli da 6 m × 1 m.
• Dimensione del campo:Dimensioni: 30 mm × 50 mm.
• Barre portanti:Dimensioni: 30 mm × 3 mm.
• Barre trasversali:Dimensioni: 15 mm × 3 mm.
• Rivestimento:Zincatura a caldo profonda da 85 micron.
• Con morsetti di fissaggio di tutti i tipi.

Grigliato zincato 6m × 1m sezione 25 × 5 mm

• Elettroforgiato – filo ritorto.
• Maglia zincata 30 × 94 tacca 70 micron.

Griglie in acciaio zincato a caldo - B404/41/50SG

• B404/41/50SG estremità aperta.
• BB: 40 × 4 mm, CB: 6 mm ritorto, maglia: 41,275 × 50 mm.
• Pannello:Dimensioni: 5850 × 913 mm.
• Serrato.

Griglie in acciaio zincato a caldo - B355/41/50SG

• B355/41/50SG estremità aperta.
• BB:35 × 5 mm, CB: 6 mm ritorto, maglia: 41,275 × 50 mm.
• Pannello:Dimensioni: 5850 × 913 mm.
• Serrato.

Griglie in acciaio zincato a caldo - B354/41/50SG

• B354/41/50SG estremità aperta.
• BB:35 × 4 mm, CB: 6 mm ritorto, maglia: 41,275 × 50 mm.
• Pannello:Dimensioni: 5850 × 913 mm.
• Serrato.

Griglie in acciaio zincato a caldo - B254/41/50SG

• B254/41/50SG estremità aperta.
• BB:25 × 4 mm, CB: 6 mm ritorto, maglia: 41,275 × 50 mm.
• Pannello:Dimensioni: 5850 × 913 mm.
• Serrato.

Griglia antiscivolo CS 50 mm × 5 mm 8 mm
Griglia, superficie antiscivolo (antiscivolo), materiale acciaio al carbonio, standard materiale ASTM A 1011 CS TIPO B, TIPO G2, standard di produzione ANSI/NAA MM 531, dimensioni piastra (alta × spessa) 50 mm × 5 mm, dimensioni griglia (larghezza × lunghezza) 910 mm × 3050 mm, separazione tra piastra 30 mm, separazione tra barra 50 mm, diametro barra 8 mm, rivestimento galv/cal 600gzn/m², ASTM 123.

Reticolo GI ASTM A36 600 mm di larghezza × 6 mtr. di lunghezza

• Misurare:Barra piatta da 40 × 5 mm di spessore (tipo non seghettato) con barra trasversale standard.
• Pece:Dimensioni: 30 × 100 mm.
• Grado:Classe ASTM A36.
• Fine:zincato a caldo a 80 micron.

Griglia GI foro 110 mm × 45 mm

• Misurare:25 mm × 2,50 mm - spessore della barra piatta.
• Dimensione del buco:Dimensioni: 110 mm × 45 mm.
• Larghezza standard:900 mm.
• Lunghezza:5950 millimetri.
• Peso:68 kg/m

Grigliato in acciaio zincato a caldo con barra a I Q235

• Specifiche:Grigliato a I, dimensioni: 508 mm (larghezza) × 995 mm (lunghezza), materiali Q235.
• Altezza barra portante:55 mm × 494 mm di lunghezza.
• Passo della barra portante:35,3 mm.
• Barra portante:7 mm (parte superiore e finale) / 4 mm (pancia).
• Barra trasversale 8 mm × 8 mm × 995 mm di lunghezza, passo 100 mm centrale, 5 pezzi/griglia.
• Piastra terminale, barra piatta, 7 mm × 55 mm (altezza) × 995 mm lunghezza.
• Zincatura a caldo.
• Imballaggio:fascio/pallet di legno.

Griglia in acciaio zincato a caldo seghettata secondo BS 4592

• Italiano: STM-GSGR-001.
• Zincato a caldo, dentellato secondo BS 4592.
• Dimensioni 19 piedi × 3 piedi, modello rettangolare con barre trasversali esagonali o quadrate ritorte.
• Dimensioni delle barre portanti:40 mm × 5 mm seghettato.
• Spaziatura tra le barre portanti:30 mm, collegati tra loro con una barra esagonale ritorta da 8 mm ogni 100 mm.
• La superficie superiore delle barre portanti deve essere dentellata.
• I pannelli delle griglie devono essere zincati a caldo con uno spessore minimo di 460 g/m.².
• Griglia adatta per campata massima 67" per flessione 1/4" sotto lavoro uniforme in carico di 6,6 kn/m².
• La barra della griglia deve avere un'estremità chiusa.

Barra di griglia zincata a caldo superficie liscia

• Misurare:100 cm di larghezza × 160 cm di lunghezza.
• Griglie a sbarre.
• Superficie liscia, con strisce su entrambe le estremità.
• Dimensioni della barra piatta:Dimensioni: 25 mm × 5 mm.
• Spaziatura barre di carico:30 mm.
• Spaziatura delle strade tortuose:100 mm.
• Campata della barra di carico:1600 millimetri.
• Larghezza:995 mm.
• Trattamento superficiale: zincatura a caldo.

Grigliati zincati ASTM A36 tipo aperto

• Materiale:ASTM A36, grigliato zincato di tipo aperto 25 × 5 mm, barre portanti distanziate di 30 mm.
• Con barre trasversali antiscivolo (diametro: 9,5 mm) con pressione di 100 mm in disposizione rettangolare.

Grigliato in acciaio zincato a caldo ST37

• Passo della barra portante:34 mm.
• Passo della barra trasversale:34 mm.
• Spessore della barra trasversale:5 mm.
• Spessore barra portante:4 mm.
• Altezza:50 mm.
• Pannelli grigliati da 6000 mm × 1000 mm.

Grigliato in acciaio zincato, superficie antiscivolo (anti-skid)

• Materiale acciaio al carbonio, norma materiale ASTM A 1011 CS tipo B.
• Dimensioni della piastra (altezza × spessore) 1-1/4 × 3/16 pollici.
• Dimensioni della griglia (larghezza × lunghezza) 36 × 120 pollici.
• Piastra di separazione intermedia 1-3/16 in.
• Separazione tra barre 4 pollici, diametro barra 1/4 pollici.
• Rivestimento zincato ASTM A123 605gm/m².

Grigliato, superficie liscia, materiale acciaio al carbonio

• Norma materiale ASTM A 1011 CS tipo B.
• Standard di produzione ANSI/NAA MM MBG-531.
• Dimensioni della piastra (altezza × spessore) 1 × 3/16 in.
• Dimensioni della griglia (larghezza × lunghezza) 24 × 120 pollici.
• Piastra di separazione intermedia 1-3/16 in.
• Separazione tra barre 4 pollici, diametro barra 1/4 pollici.
• Rivestimento zincato, ASTM A 123 605 gm/m².

Griglia, materiale griglia in acciaio, tipo panoramico, disegno a denti di sega

• Dimensioni della piastra (altezza × spessore) 25 × 3 mm.
• Dimensioni della griglia (larghezza × lunghezza) 170 × 247,5 cm.
• Separazione tra piastre 60 mm, separazione tra barre 130 mm.
• Rivestimento zincato.

Grigliato in acciaio zincato - acciaio al carbonio ASTM A36

• Materiali:acciaio al carbonio ASTM A36.
• Rivestimento:zincato.
• Larghezza orizzontale:Larghezza: 1020 mm.
• Lunghezza longitudine:6000 millimetri.
• Altezza:20 mm.
• Spessore:3 mm.
• Spaziatura della barra verticale:30 mm.
• Ritmo della barra trasversale:60 millimetri
• Diametro della barra ritorta:6 mm.

Grigliato zincato a caldo Q235B, maglia 30 × 100 mm

• Materiale:Q235B.
• Maglia:Dimensioni: 30 × 100 mm.
• Barra portante:Dimensioni: 30 × 5.

Griglie zincate Heavy Grade - maglia 41 × 100 mm

• Griglie zincate a caldo, di qualità pesante.
• Barra portante da 30 × 5 mm.
• Barra trasversale quadrata ritorta da 6 mm.
• Maglia:Dimensioni: 41 × 100 mm.
• Dimensioni del pannello:1m × 6m.
• Materiale:A36/S 275 JR.
• HDG secondo BS729 O BS EN 1461.

Griglie zincate a caldo, di qualità pesante - maglia 30 × 50 mm

• Barra portante da 30 × 5 mm.
• Barra trasversale quadrata ritorta da 6 mm.
• Maglia:Dimensioni: 30 × 50 mm.
• Dimensioni del pannello:1m × 6m.
• Materiale:A36/S 275 JR.
• HDG secondo BS729 O BS EN 1461.

Grigliato zincato - maglia 41 × 100 mm

• Misurare:Dimensioni: 6000 mm × 1000 mm.
• Barra del telaio:Dimensioni: 30 × 3 mm.
• Barra portante:3 × 3 mm C/C 41 mm.
• Barra trasversale:6 mm SQ ritorto C/C 100.
• Fine:zincatura a caldo.

Grigliato in acciaio HDG

• Tipo G35 × 3/40/50, dimensione 5800 × 1003 con estremità chiuse.
• Tipo G35 × 3/30/40, dimensione 5800 × 1003 con estremità chiuse.

Griglia in acciaio dolce zincato a caldo ASTMA123

• Lunghezza = 6000 mm.
• Larghezza = 1000 mm.
• Barra di supporto = 25 mm × 3 mm.
• Barra trasversale = barra ritorta da 5-6 mm.
• Passo del cuscinetto = 60 mm (da centro a centro).
• Passo della barra trasversale = 100 mm (da centro a centro).
• Nessuna superficie seghettata, acciaio dolce JISG3101, finitura con zincatura a caldo ASTMA123.

Griglie HDG MS: 2000 mm di lunghezza × 500 mm di larghezza

• Barra principale:MS Piatto – 40 × 5 mm
• Barra trasversale:MS Piatto – 25 × 5 mm
• Spaziatura tra le barre principali: 30 mm c/c.
• Distanza tra le barre trasversali: 100 mm c/c.
• Tutti i materiali in acciaio devono essere conformi alla norma A36.

Specifiche di produzione:
