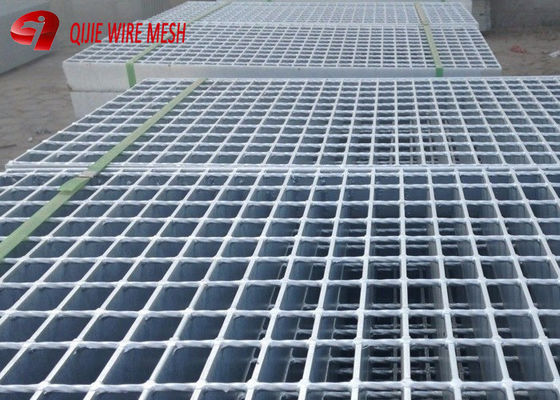

Peso della griglia in acciaio della piastra di copertura della trincea di scarico
Griglia in acciaio/pavimento in grigliaLe nostre griglie in acciaio hanno la caratteristica di alta resistenza, struttura leggera, elevato cuscinetto,convenienza per il carico e altre proprietàIl rivestimento in zinco immerso a caldo conferisce al prodotto un'eccellente anticorrosione.
Griglie di acciaioè una lavorazione galvanizzata a caldo, offre i seguenti vantaggi: risparmio di materiali, risparmio di investimenti, facile installazione, durevole in uso, struttura leggera, non accumulazione di sporcizia,Buone prestazioni della ventilazione, illuminazione, dissipazione del calore, anticorrosivo, anticorrosivo acido e alcalino.
1) Specificità della barra di carico (mm):
Le specifiche per i cuscinetti di tipo semplice e serrato sono da 20 x 3 a 100 x 10; le specifiche per i cuscinetti a sezione I sono da 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4,55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, ecc.
2) Passaggio della barra del cuscinetto (da centro a centro):
12.515, 25, 30, 30.1632 anni.5, 34, 40, 41.2545, 50, 60, 60.32, 80, 100 mm, ecc., sono anche secondo le esigenze del cliente e 30, 40, 60 mm sono raccomandati,
Le dimensioni standard americane sono disponibili < 1' x 3/16'', 1 1/4' x 3/16'', 1-1/2' x 3/16'', 1' x 1/4'', 1-1/4' x 1/4'', 1 1/2' x 1/4' ((19-w-4) ecc. >
3) Cross Bar Pitch (da centro a centro):
38.1, 40, 50, 60, 76, 80, 90, 100, 101.6, 102, 135 mm e così via
4) Materiale:
Acciaio mite (acciaio a basso tenore di carbonio) o acciaio inossidabile
5) Trattamento superficiale:
Non trattati, verniciati o galvanizzati a caldo
6) Norme per le griglie in acciaio:
A) Cina: YB/T4001-1998
B) USA: ANSI/NAAMM (MBG531-88)
C) Regno Unito: BS4592-1987
D) Australia: AS1657-1985
E) Giappone: JJS.
Superficie superiore

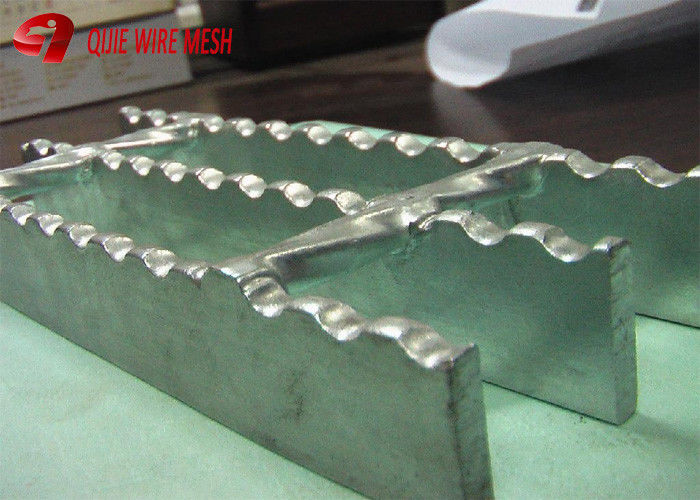

I nostri prodotti più popolari sono dotati di una superficie piana.Ssuperficie errata (SSi prega di consultare le tabelle di carico contenute in questa sezione del catalogo per vedere quali tipi di griglie in acciaio mite sono disponibili con una superficie serrata.
Imparate a fare le griglie d'acciaio
Specifica delle griglie in acciaio
Lista delle dimensioni comuni delle griglie in acciaio:
|
Fabbricazione a base di legno
Pistola
|
Bar di carico
Pistola
|
Barra di acciaio Griglia di carico Barra specifica ((Larghezza × Spessore) |
| 20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
|
Fabbricazione a base di legno
Pistola
|
Bar di carico
Pistola
|
Cargo della griglia della barra di acciaio Specifica della barra ((Larghezza × Spessore) |
| 32×5 |
40×5 |
45 × 5 |
50x5 |
55×5 |
60 × 5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50
|
Rtabella di lunghezza raccomandata:
| Lunghezza massima ((mm) |
| Dimensione della sezione in acciaio piatto |
25×3 |
25×5 |
32×5 |
40×5 |
| Serie 1 |
550 |
900 |
1300 |
1600 |
| Serie 2 |
450 |
750 |
1200 |
1500 |
| Serie 3 |
️ |
550 |
850 |
1350 |
Processo di lavorazione della griglia in acciaio
Alta resistenza e elevata capacità portante:
- Non scivola, anticorrosione, non facile da deformare.
- Alte prestazioni di sicurezza.
- Non accumulare pioggia, neve e polvere.
- Un aspetto semplice e bello.
- Facile da installare e togliere per prolungare la durata.
- Applicazioni di griglie di acciaio saldato seghettato
- La griglia in acciaio saldato serrato è ampiamente utilizzata come piattaforme, passaggi per scale, passerelle e pavimenti in edifici industriali, civili e commerciali.
Vantaggi:
- Nessuna trappola di corrosione attorno alle giunzioni
- Alto rapporto resistenza/peso
- Permette di modellare senza perdita di resistenza
- Disponibile in forma piana o seghettata
- Permette il passaggio di calore, luce, acqua e ghiaccio.
Applicazioni della griglia in acciaio:

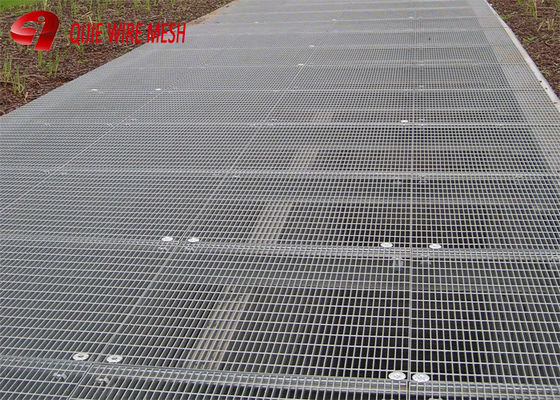

- - recinzioni per parcheggi, edifici e strade; coperture di fossate di drenaggio e coperture di pozzi di drenaggio per autostrade;
- - pavimentazione di vari ponti, come i marciapiedi dei ponti ferroviari, i ponti che attraversano la strada;
- - vie di rotazione, canali e piattaforme per le sale pompe e le sale macchine di varie navi;
- - piattaforme per siti di estrazione di petrolio, lavandini di automobili e torri d'aria;
Norma per la griglia in acciaio:
| Paese |
Norma per la griglia in acciaio |
Norma relativa ai materiali in acciaio |
Galvanizzazione a caldo standard |
| Cina |
YB/T4001-1998 |
GB 700-88 |
GB/T13912-2002 |
| Stati Uniti |
ANSI/NAAMM ((MBG531-88) |
ASTM (A36) |
ASTM ((A123) |
| Inghilterra |
BS4592-1987 |
BS4360 (43A) |
BS729 |
| L'Australia |
AS1657-1992 |
AS3679 |
AS1650 |
Tipo di grata in acciaio
Confronto delle caratteristiche:
|
Piano:Una delle griglie più utilizzate, disponibile per pavimenti, marciapiedi, coperture di pozzi di drenaggio, battistrada, ecc.
|
di larghezza uguale o superiore a 50 mmMigliore proprietà antiscivolo e sicurezza rispetto alle griglie semplici
|
Forma I:Più leggero, più economico e pratico rispetto alle griglie semplici.
|
Processo di lavorazione della griglia in acciaio:
Tolleranza di fabbricazione delle griglie
Non esiste alcuna tolleranza massima ammissibile per ogni dimensione qui indicata.
