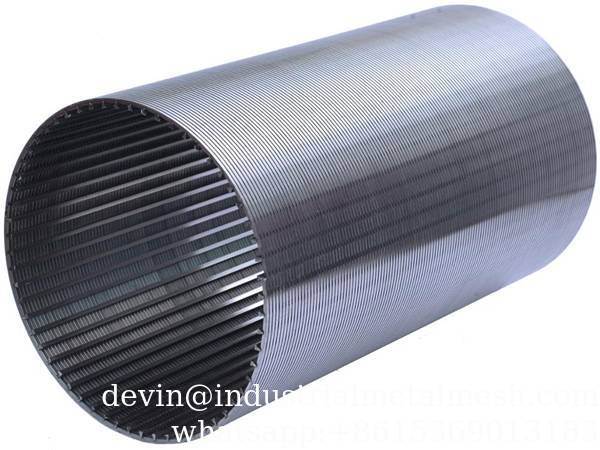

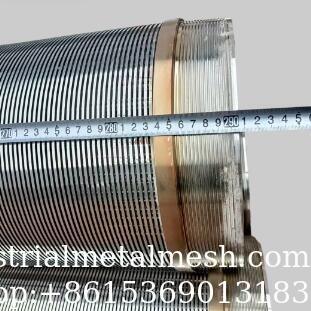

Filtro a filo a cuneo saldato integralmente S32750 18S/Q35-12mm
Materiali del filtro a filo a cuneo saldato integralmente: filo di acciaio inossidabile 201, 304, 316L.
Il filtro a filo a cuneo in acciaio inossidabile con profilo è creato avvolgendo un filo a profilo cilindrico attorno a barre di supporto posizionate longitudinalmente. Tutti i fili e le barre sono saldati a resistenza in ogni punto di contatto.
Le numerose combinazioni di fili a profilo e barre di supporto, e l'ampia gamma di aperture tra fili e barre (fisse o variabili) ci consentono di progettare un filtro secondo le vostre specifiche tecniche o estetiche.
Applicazioni del filtro a filo a cuneo saldato integralmente:
Il filtro a filo a cuneo in acciaio inossidabile (304, 316, 316L) è ampiamente utilizzato nell'industria moderna. Possiamo personalizzare prodotti di varie specifiche per:
- Trattamento delle acque reflue
- Stabilimento farmaceutico
- Apparecchiature meccaniche
- Alimenti e bevande
- Zuccherificio
- Lavorazione di minerali e aggregati
- Dissalazione dell'acqua di mare
- Estrazione di petrolio
- Farmacia
- Estrazione del carbone
- Centrale elettrica
- Estrusione di materie plastiche
- Distilleria, birrificio
- Metallurgia
- Cartiera e cartiera
- Industria chimica
- Approvvigionamento idrico
- Filtrazione del refrigerante per macchine
-
Caratteristiche del filtro a filo a cuneo saldato integralmente:
Il filtro a filo a cuneo saldato in acciaio inossidabile è composto da barre efilo a profilo.
La barra può essere tonda, triangolare o trapezoidale.
Il filo a profilo è un filo triangolare (filo a V).
Questo tipo di filtro a tubo ha una struttura e un'elevata area aperta, oltre a dimensioni precise delle fessure.
Allo stesso tempo, il filtro a tubo in acciaio inossidabile ha caratteristiche di resistenza al calore, anticorrosione, buona capacità di lavorazione, lunga durata, sicurezza e affidabilità e così via. Può essere utilizzato in molti tipi di filtrazione di mezzi.
Tubo filtro a filo a cuneo Johnson Q35, meticolosamente realizzato utilizzando una combinazione di filo a V e barre. Il filo è saldato alla barra in ogni punto di intersezione, creando un prodotto robusto e affidabile. Con una struttura unica che vanta un'elevata area aperta, questi filtri per pozzi d'acqua garantiscono dimensioni precise delle fessure. Offrono un'eccezionale resistenza al calore, proprietà anticorrosive, eccellente capacità di lavorazione, durata e alta sicurezza e affidabilità, rendendoli ideali per varie applicazioni di filtrazione di mezzi.
Profili superficiali
| Nome |
Larghezza |
Altezza |
|
|
| Ø 0.8 |
0.8 |
|
Filo tondo per tubi di supporto |
|
| Ø 1 |
1 |
|
Filo tondo per tubi di supporto |
|
| Ø 2 |
2 |
|
Filo tondo per tubi di supporto |
|
| 4S |
0.45 |
1.2 |
Filo speciale per fessure sottili |
|
| 5S |
0.5 |
1.25 |
Filo speciale per fessure sottili |
|
| 6SC |
0.6 |
1.4 |
Filo speciale per piccole fessure |
|
| 10S |
0.75 |
1.425 |
|
|
| 11S |
0.75 |
1.80 |
|
|
| 12S |
1 |
2 |
|
|
| 12SL |
1 |
2 |
Filo a forma di diamante per tubi di supporto |
|
| 15S |
1.2 |
2.5 |
|
|
| 18S |
1.5 |
2.5 |
|
|
| 18SC |
1.5 |
2.8 |
Profilo triangolare con testa di usura |
|
| 22S |
1.8 |
3.7 |
|
|
| 28S |
2.2 |
4.5 |
|
|
| 28SC |
2.2 |
4.5 |
Profilo triangolare con testa di usura |
|
| 28ST |
2.28 |
3.55 |
|
|
| 34S |
2.8 |
5.5 |
|
|
| 42S |
3.4 |
6.8 |
|
|
| 40A |
3 |
6 |
|
|
| 50S |
3.4 |
7.5 |
|
|
| 50SC |
3.4 |
7.5 |
Profilo triangolare con testa di usura |
|
Profili di supporto
| Nome |
Larghezza |
Altezza |
|
|
| Q22 |
2 |
2.3 |
|
|
| Q25 |
2 |
3 |
|
|
| Q35 |
3 |
5 |
|
|
| Q53 |
5 |
3 |
per filtri flessibili |
|
| D45 |
3,8 |
5,6 |
a forma di goccia |
|
| D56 |
5 |
6,5 |
a forma di goccia; solo per cilindri continui |
|
| 10x3 |
3 |
10 |
|
|
| 11X5 |
5 |
11 |
|
|
| 12X3 |
3 |
12 |
|
|
| 15X3 |
3 |
15 |
|
|
| 25X3 |
3 |
25 |
|
|
| 35x3 |
3 |
35 |
|
|
| 38x3 |
3 |
38 |
|
|
| 50X3 |
3 |
50 |
|
|
Leghe
Trislot è specializzata in molte diverse leghe di acciaio inossidabile:
| AISI |
DIN |
UNS |
Nome commerciale |
| |
3.7035 |
|
Titanio GR II |
| 430 |
1.4016 |
S43000 |
|
| 304 |
1.4301 |
S30400 |
|
| 321 |
1.4541 |
S32100 |
|
| 347 |
1.4550 |
S34700 |
|
| 316L |
1.4404 |
S31603 |
|
| 316Ti |
1.4571 |
|
|
| |
1.4539 |
N08904 |
Uranus B6 |
| |
2.4360 |
N04400 |
Monel 400 |
| |
2.4819 |
N10276 |
Hastelloy C276 |
| |
1.4462 |
S31803 |
Uranus 45N Duplex |
| |
|
|
Super duplex |
| |
1.4547 |
|
254 SMO |
| |
|
|
Impatto + (materiale resistente all'usura) |
Tipi di estremità del tubo filtro a filo a cuneo
Applicazioni
Pozzi d'acqua
Supporto e mezzo filtrante
Separazione solido-liquido
Applicazione di filtrazione
Trattamento delle acque reflue
Applicazione di disidratazione
Trattamento della sabbia
Imballaggio
Il tubo filtro a filo a cuneo deve essere imballato in modo saldo e sicuro. Durante l'imballaggio, il tubo filtro a filo a cuneo appare in tubi. Sono avvolti con carta a prova di umidità o altri materiali di imballaggio all'interno. L'imballaggio esterno dovrebbe essere pallet o scatole di compensato. Possiamo anche imballare secondo le esigenze del cliente.
