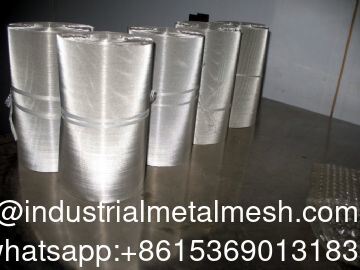

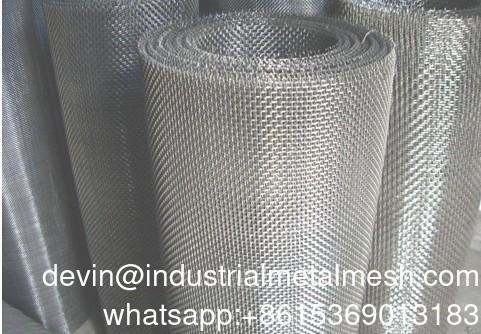

Tessuti di acciaio galvanizzato/acciaio inossidabile/acciaio tenero per filtraggio

Rete metallica zincata / acciaio inossidabile / acciaio dolce per filtrazione

•

  Rete quadrata tessuta liscia / diagonale
  Conteggio maglia	Diametro filo		Larghezza apertura		Area aperta
  	Pollici	mm	Pollici	mm	%
  1X1	0,157	4	0,84	21,4	71
  4X4	0,063	1,6	0,187	4,75	56
  8X8	0,043	1,1	0,08	2,08	42
  10X10	0,039	1	0,06	1,54	36
  12X12	0,023	0,584	0,06	1,52	51,8
  14X14	0,023	0,584	0,048	1,22	45,2
  16X16	0,018	0,457	0,0445	1,13	50,7
  18X18	0,017	0,432	0,0386	0,98	48,3
  20X20	0,016	0,406	0,034	0,86	46,2
  24X24	0,014	0,356	0,0277	0,7	44,2
  30X30	0,012	0,305	0,0213	0,54	40,8
  35X35	0,011	0,279	0,0176	0,45	37,9
  40X40	0,01	0,254	0,015	0,38	36
  50X50	0,008	0,203	0,012	0,31	36



  Classificazione colore	Stile
  5 mesh, apertura 4,7 mm, filo 0,6 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  6 mesh, apertura 3,6 mm, filo 0,7 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  8 mesh, apertura 2,9 mm, filo 0,35 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  10 mesh, Apertura 2,3 mm, Diametro filo 0,3 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  12 mesh, Apertura 1,8 mm, Diametro filo 0,3 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  14 mesh, Apertura 1,6 mm, Diametro filo 0,27 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  16 mesh, Apertura 1,4 mm, Diametro filo 0,25 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  20 mesh, Apertura 1,1 mm, Diametro filo 0,21 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  24 mesh, Apertura 0,9 mm, Diametro filo 0,19 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  30 mesh, Apertura 0,7 mm, Diametro filo 0,15 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  40 mesh, Apertura 0,5 mm, Diametro filo 0,13 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  50 mesh, Apertura 0,4 mm, Diametro filo 0,12 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  60 mesh, Apertura 0,33 mm, Diametro filo 0,1 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  100 mesh, Apertura 0,18 mm, Diametro filo 0,08 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  150 mesh, Apertura 0,11 mm, Diametro filo 0,06 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  200 mesh, Apertura 0,08 mm, Diametro filo 0,05 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  250 mesh, Apertura 0,06 mm, Diametro filo 0,045 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  300 mesh, Apertura 0,05 mm, Diametro filo 0,04 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  350 mesh, Apertura 0,04 mm, Diametro filo 0,035 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro
  400 mesh, Apertura 0,03 mm, Diametro filo 0,03 mm	Modello larghezza 1 metro, 1,2 metro, 1,5 metro



  Rete in acciaio inossidabile 304 / 316 / 316L

  Rete in acciaio inossidabile duplex 2205 / 2507

  304, 316 e 316L sono i gradi più comunemente utilizzati per le reti tessute.
  Sono adatti per una vasta gamma di conteggi di maglia, da maglie grossolane #10-#80 utilizzate nella vagliatura generale, a maglie medio-fini #100-#300 utilizzate nella filtrazione di liquidi e separazione di particelle.


  316 e 316L offrono una migliore resistenza alla corrosione, rendendoli preferiti per la lavorazione alimentare, i liquidi chimici e gli ambienti esterni.


  316L è particolarmente adatto per maglie fini utilizzate nei filtri di precisione, grazie al suo basso contenuto di carbonio e alle prestazioni stabili di trafilatura.

  Gli acciai inossidabili duplex combinano un'elevata resistenza meccanica con un'eccellente resistenza alla corrosione da cloruri.


  Funzionano bene nelle gamme di maglie medio-fini (tipicamente #40-#200) dove è richiesta una maggiore resistenza alla pressione, come nella filtrazione petrolchimica, nei sistemi di acqua di mare e nelle attrezzature di desalinizzazione.


  Questi gradi mantengono la stabilità strutturale anche quando la rete è sottoposta a flusso continuo o vibrazioni.

  Grado	Cr (%)	Ni (%)	Mo (%)	C (%)	Mn (%)	Si (%)	N / Cu (%)
  304	18-20	8-10,5	—	≤0,07	≤2,0	≤1,0	—
  316	16-18	10-14	2-3	≤0,08	≤2,0	≤1,0	—
  316L	16-18	10-14	2-3	≤0,03	≤2,0	≤1,0	—
  2205	22-23	4,5-6,5	3-3,5	≤0,03	≤2,0	≤1,0	N 0,14-0,20
  2507	24-26	6-8	3-4	≤0,03	≤1,2	≤0,8	N 0,14-0,20
  430	16-18	≤0,5	—	≤0,12	≤1,0	≤1,0	—
  310S	24-26	19-22	—	≤0,08	≤2,0	≤1,5	—
  904L	19-23	23-28	4-5	≤0,02	≤2,0	≤1,0	Cu 1-2

  Rete in acciaio inossidabile 430

  Rete in acciaio inossidabile 310S

  Microrete in acciaio inossidabile 904L

  L'acciaio inossidabile 430 è un grado ferritico, magnetico e un'opzione economica.


  Viene tipicamente utilizzato in specifiche di maglia grossolana (#10-#50) per la separazione di particelle, la vagliatura generale, le protezioni e i pannelli di ventilazione.


  Non è raccomandato per ambienti corrosivi ma funziona bene in applicazioni asciutte, interne o meccanicamente protette.

  Il 310S è selezionato per ambienti ad alta temperatura grazie alla sua eccellente resistenza all'ossidazione.


  Viene comunemente fornito in maglie da grossolane a medie (#10-#80) per vassoi di essiccazione, camere di riscaldamento, forni e strutture di isolamento termico.


  Quando è richiesta una maggiore resistenza alle alte temperature, vengono generalmente specificati diametri di filo più spessi e conteggi di maglia inferiori.

  Il 904L offre una resistenza superiore ad acidi forti e sostanze chimiche aggressive.


  È adatto per maglie filtranti fini (#100-#250) utilizzate nella lavorazione chimica, nelle apparecchiature farmaceutiche e negli ambienti in cui gli acciai inossidabili standard non possono mantenere una stabilità a lungo termine contro la corrosione.

  Materiale: SUS302, 201, 304, 304L, 316, 316L, 310, 310S, ecc.

  Uso:

  1. Utilizzato per vagliatura e filtrazione in condizioni ambientali acide e alcaline. Nell'industria petrolifera, viene utilizzato come rete per fango, nell'industria chimica e delle fibre chimiche, come filtro a rete, e nella galvanica...
  2 Utilizzato nell'industria mineraria, petrolifera, chimica, alimentare, farmaceutica, manifatturiera di macchinari e altre industrie...

  Caratteristiche:
  1. Maglia uniforme, buona riproducibilità della produzione;
  2. Buona resistenza ad acidi, alcali e corrosione;
  3. Elevata resistenza, resistenza alla trazione, tenacità e resistenza all'usura, lunga durata;
  4. Struttura uniforme, non ondulata, facile da usare, spessore uniforme, antistatico;
  5. Resistenza all'ossidazione ad alta temperatura, la rete in acciaio inossidabile 304 ha una temperatura nominale di tolleranza di 800 gradi Celsius, la rete in acciaio inossidabile 310S può resistere a temperature fino a 1150 gradi Celsius
