Componenti del sistema TECCO G65/4

Componente tecco a maglia ad alta resistenza

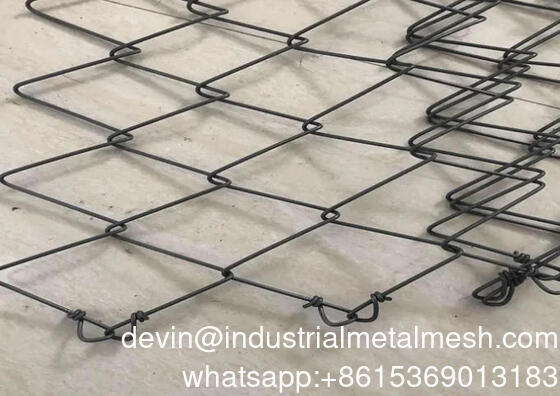

• Tecco mesh.Componente principale della rete tecco ad alta resistenza in acciaio ad alta trazione per il sistema di protezione da caduta di colline.È realizzato in filo d'acciaio ad alta resistenza alla trazione e presenta un'eccellente resistenza alla corrosione • prestazioniLa resistenza alla trazione di 1770 N/m2 fornisce la massima protezione per la pendenza e le persone.

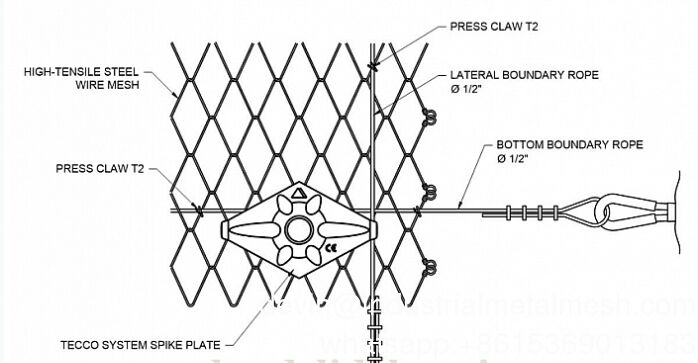

• Ancoraggio in acciaio.L'ancoraggio in acciaio è costituito da una barra di acciaio deformata di diametro di 25 mm, utilizzato principalmente per fissare la maglia tecco ad alta resistenza sulle pendici rocciose o del suolo.Può fornire tutta la stabilità alla pendenza e tecco mesh.
• Piastra a chiodi di tipo artiglio.La piastra a chiodi di tipo artiglio è comunemente utilizzata con chiodi per fissare saldamente la maglia tecco ad alta resistenza sul pendio.Il disegno delle artigli rende la piastra di picchi una struttura più stabile e ferma.
• Chiodi di terra o di roccia.Utilizzato con una piastra a chiodi per fissare la rete tecco ad alta resistenza alla trazione sulla montagna.
• clip.Le clip sono utilizzate per collegare saldamente la rete tecco ad alta resistenza.
• Corda da cucire.Si usa per collegare le messe tecco vicine. E la connessione è comunemente sovrapposta. Può essere utilizzata per sostituire le clip.
• Corda di confine.Passare attraverso la maglia tecco ad alta resistenza e poi fissarla sull'ancora per una maglia tecco ad alta resistenza e la stabilità del sistema.


1. tipo di aereo: filo d'acciaio ad alta resistenza
2. Forma di rete: romboide
3. Diametro del filo: 4 mm

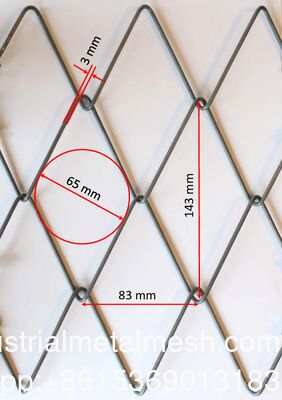

4. Dimensioni diagonali della maglia: 3,27 x 5,43 pollici (83 x 138 mm) con una variabilità di +/- 3%
5. Larghezza della maglia: 65 mm con variabilità di +/- 3%
6. Altezza totale della maglia: 15 mm con variabilità di +/- 10%
7. Disponibilità della maglia: 7 mm con variabilità di +/- 10%
8. Resistenza alla trazione: ≥ 256 ksi (≥ 1765 MPa)
9. Protezione contro la corrosione: GEOBRUGG SUPERCOATING® (composto da 95% di zinco e 5% di alluminio)
10. Capacità di carico e proprietà meccaniche: 10. Resistenza alla trazione della maglia: ≥ 17,1 giri/piede (≥ 250 kN/m)
11. Resistenza al perforamento del cuscinetto: 62,9 labbra / 83,2 colpi (≥ 290 kN / ≥ 370 kN)
12. Resistenza al rastrellamento dei cuscinetti: 31,5 giri / 41,6 giri (≥ 140 kN / ≥ 185 kN)
13. Resistenza allo stress di trazione parallelo alla pendenza: 11,2 giri / 16,9 giri (≥ 50 kN / ≥ 75 kN)
14. Allungamento nella prova di resistenza alla trazione longitudinale: inferiore al 6,0%

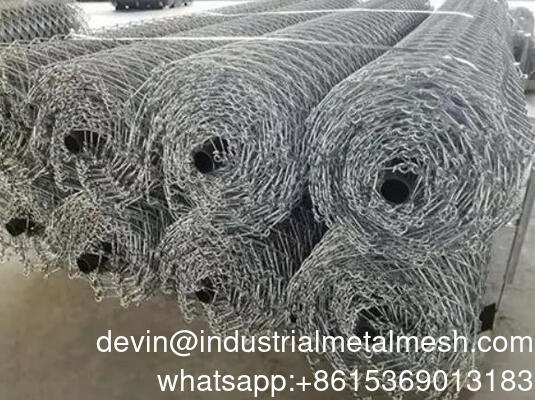

15. Dimensioni del rotolo: 15 Larghezza del rotolo: 3,5 metri
16. Lunghezza del rotolo: 30 metri
17. Superficie totale per rotolo: 105 m2
18. Peso per piede quadrato: 0,676 libbre/ft2 (3,3 kg/m2)
19. Peso totale per rotolo: 377 kg

Vantaggi della maglia tecco ad alta resistenza
Le reti di protezione dalle cadute offrono diversi vantaggi rispetto ad altri tipi di misure di protezione dalle cadute, in primo luogo perché sono convenienti e richiedono una manutenzione minima.A differenza di altre misure di protezione contro le cadute di roccia come barriere e recinzioniLe reti di protezione contro le cadute di roccia non richiedono frequenti sostituzioni, riparazioni o verniciature e possono essere installate rapidamente, riducendo al minimo le perturbazioni dell'ambiente circostante.
Anche la rete tecco ad alta resistenza è tessuta in una struttura di diamanti e molto conveniente da conservare.È facile e veloce svolgere e installare la maglia tecco ad alta resistenza con l'aiuto della tecnologia meccanizzata, il che consente di risparmiare molto tempo sul progetto.


Il corretto processo di installazione del sistema di rete tecco ad alta resistenza
Fase I: sgombero e livellamento della pendenza secondo i requisiti di progettazione
Fase II: segnalamento di tutti i punti importanti di una pendenza (distanza del chiodo in base al valore progettato, punti di perforazione, ecc.)
Fase III: lavori di perforazione e installazione di chiodi
Fase IV: scelta dei punti di ancoraggio nelle depressioni o taglio e preparazione delle cascate attorno alle teste degli chiodi
Fase V: installazione di drenaggio o di altri elementi necessari
Fase VI: installazione di tappeto TECMAT® per il controllo dell'erosione per un'ampliamento del verde se il materiale del suolo può essere ripulito
Fase VII: Sfasamento e fissaggio delle maglie TECCO®
Fase VIII: Collegamento di singoli fogli di maglie con clip di collegamento
Fase IX: installazione di ancoraggi con testa flessibile e di corde di confine
Fase X: Pretensione del sistema secondo il valore di progetto con una chiave a coppia
Fase XI: Verdeggiamento delle pendici (seminazione, idroseminazione, ecc.)
