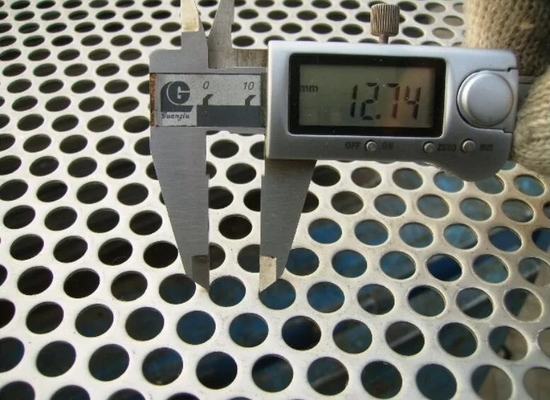

NM300 Piastra di perforatura metallica in acciaio laminata a freddo in acciaio inossidabile con modello a buco rotondo

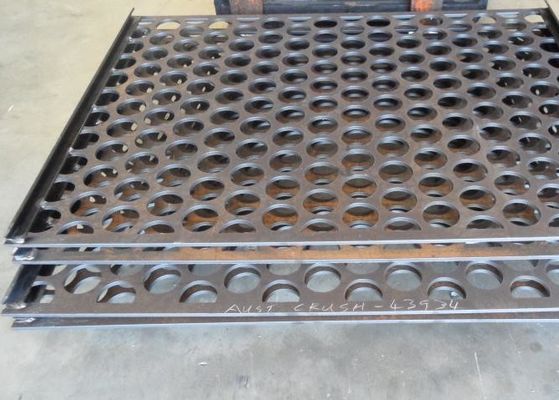

La rete a piastra perforata è il materiale di vagliatura primario nella roccia frantumata. Utilizzata anche per la vagliatura di scalping. Resisterà a vagliature pesanti e difficili e quindi durerà più a lungo della maggior parte degli altri vagli. I prodotti sono in ambienti esigenti.


1. Vagli vibranti perforati - Standard
Quantità - Indicare il numero di piastre di vaglio perforate dello stesso spessore, larghezza, lunghezza, perforazione e barre.

2. Spessore - Specificare in pollici o numero di calibro.

● 1. Acciaio - Utilizzare la tabella U.S. Std. Ga.

● 2. Acciaio inossidabile - Utilizzare la tabella U.S. Std. Ga.

● 3. Monel - Utilizzare la tabella U.S. Std. Ga.

● 4. Ottone, rame, metallo Muntz e alluminio - Utilizzare la tabella B&S Ga.

3. Tipo di metallo - Indicare il tipo di metallo richiesto. Piastra in acciaio: deve essere utilizzato un minimo di .20 C e un minimo di .40 Mn. Piastra in acciaio resistente all'abrasione (AR); un min. di .35 C e un min. di 1.20 Mn.

4. Larghezza - La "larghezza" è la dimensione perpendicolare al flusso del materiale. Specificare la larghezza complessiva. Se sono necessarie flange a gancio, specificare: "larghezza (misurata all'esterno delle flange a gancio)." Tolleranza della larghezza: più 0" meno 1/4".

5. Lunghezza - La "lunghezza" è la dimensione della piastra di vaglio perforata parallela al flusso del materiale da vagliare. Specificare la lunghezza complessiva. Tolleranza della lunghezza dello schermo: più 0" meno 1/4".

6. Dimensione e forma della perforazione - Fare clic qui per le perforazioni disponibili.

7. Disposizione delle perforazioni - La disposizione sfalsata (modello 600) è lo standard. Le perforazioni sono normalmente sfalsate nella direzione del flusso del materiale da vagliare.

8. Barre - La "barra" è il metallo tra le perforazioni e viene misurata nel punto in cui le perforazioni sono più vicine. Specificare la larghezza della barra.

9. Metodo di fissaggio della piastra di vaglio perforata ai vagli vibranti:

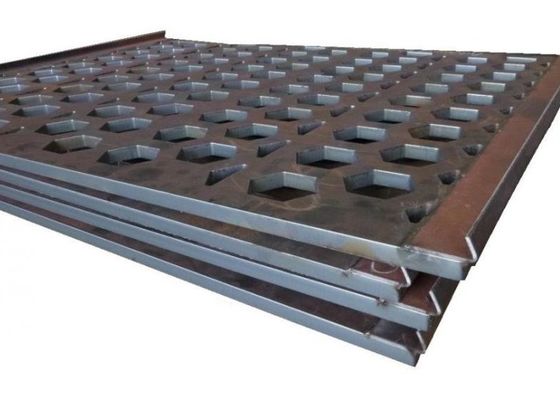

● 1. Flange a gancio - Per vagli vibranti standard "a tensione", specificare "Flange a gancio" (Fare clic qui).

● 2. Imbullonato al telaio del vaglio vibrante - Se il

● 3. La piastra di vaglio perforata deve essere imbullonata, inviare uno schizzo che mostri la posizione, le dimensioni e il tipo dei fori dei bulloni.

● 4. Specificare anche la larghezza dei margini vuoti sui lati e alle estremità della piastra di vaglio perforata.

10. Schermi a corona - Se una piastra di vaglio deve essere "a corona", indicare l'entità della corona misurata sulla linea centrale. Salvo diversa indicazione, la corona standard per schermi di spessore 1/16" e superiore sarà fornita come segue: Per vagli vibranti larghi 3' o 4' - corona da 1/2". Per vagli vibranti larghi 5' - corona da 3/4". Per vagli vibranti larghi 6' e più larghi - corona da 1".

11. Altre informazioni:

● 1. Per perforazioni scanalate - specificare se la dimensione lunga della scanalatura è parallela alla larghezza o alla lunghezza della piastra di vaglio perforata.

● 2. Se lo schermo deve essere "ondulato" per distribuire o ritardare il flusso del materiale, specificare.

● 3. Per schermi che richiedono "barre di pattinamento" per scalpare il materiale di grandi dimensioni, specificare le dimensioni e la posizione delle barre. Includere marca, modello e dimensioni del vibratore.

12. Barre di bloccaggio (pannelli laterali) - Possono essere fornite come articolo standard o personalizzate in base alle vostre esigenze con o senza fori rotondi o quadrati.

Materiale:

Possiamo offrire una vasta gamma di piastre perforate, punzonate o profilate al plasma in acciaio dolce e acciaio inossidabile.

Tipi di bordi:

senza saldatura con piastra in acciaio dolce o piastra in acciaio inossidabile piegata a 45/60 gradi

Schermi rotanti perforati - Standard
Quantità - Indicare il numero di sezioni dello schermo richieste (vedere l'illustrazione sopra).

Spessore - Specificare in pollici o numero di calibro.

Acciaio - Tabella U.S. Std. Ga. Revisionata 11/42.

Monel - Tabella U.S. Std. Ga.

Acciaio inossidabile - Tabella U.S. Std. Ga.

Ottone, Muntz, Alluminio - Tabella B&S Ga.

Tipo di metallo - Indicare il tipo di metallo richiesto. Piastra in acciaio: deve essere utilizzato un minimo di .20 C e un minimo di .40 Mn. Piastra in acciaio resistente all'abrasione (AR): un min. di .35 C e un min. di 1.20 Mn.

Diametro - Specificare l'esatto diametro esterno o l'esatto diametro interno della sezione dello schermo perforato in pollici.

Lunghezza - Specificare la lunghezza della sezione dello schermo (vedere l'illustrazione sopra). Tolleranza della lunghezza dello schermo: più 0" meno 1/4".

Dimensione e forma perforata - Vedere pagina 4 per le perforazioni disponibili.

Disposizione delle perforazioni - La disposizione sfalsata (modello 600) è standard per la piastra di vaglio perforata quando utilizzata su schermi rotanti.

Barre - La "barra" è il metallo tra le perforazioni e viene misurata nel punto in cui le perforazioni sono più vicine. Specificare la larghezza della barra.

Segmenti - Specificare il numero di segmenti per ogni sezione. (Vedere le illustrazioni sopra).

Metodo di assemblaggio dei segmenti della piastra di vaglio perforata per realizzare sezioni e/o cilindri

Giunti a testa - Non fissati.

Giunti a testa - Clip standard.

Giunti a testa - Cinghie standard.

Giunti sovrapposti - Il giunto sovrapposto standard è da 11/2" a 2" (sovrapposizione minima 11/2").

Altre informazioni - Se sono necessari fori per bulloni per il montaggio al telaio o margini specifici, inviare uno schizzo.

Se sono richieste perforazioni scanalate e la disposizione delle scanalature è importante, indicare se la dimensione lunga delle scanalature è parallela alla lunghezza della sezione dello schermo o è parallela alla circonferenza della sezione dello schermo.
