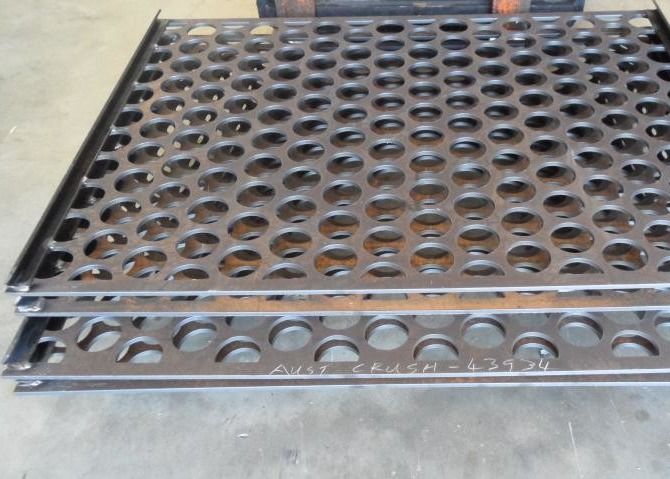

Durezza NM Acciaio Metallico Perforazione della piastra

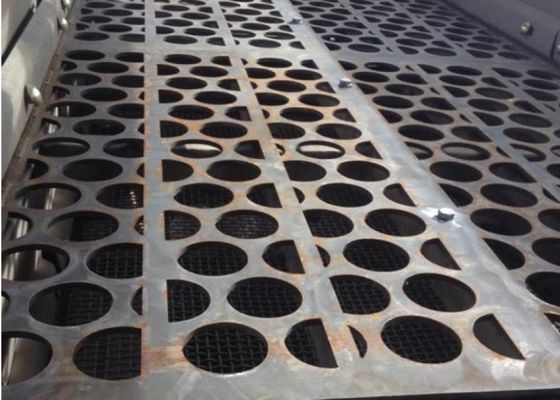

Griglia di piattaforma perforataIl scalpo è il materiale di screening primario nella roccia frantumata, utilizzato anche per lo screening dello scalpo.Prodotti ambientali esigenti.

1. schermi perforati vibranti - norme
Quantità - Indicare il numero di lastre perforate dello stesso spessore, larghezza, lunghezza, perforazione e barre.

2Spessore - Indicare in pollici o numero di misura.

● 1. Acciaio - Usa la tabella Std. Ga. degli Stati Uniti.

● 2. Acciaio inossidabile - Usate la tabella Std. Ga. degli Stati Uniti.

● 3. Monel - Usa la tabella Std. Ga. degli Stati Uniti.

● 4. Rame, rame, metallo e alluminio -Utilizza B&S Ga. Tabella.

3. Tipo di metallo - Indicare il tipo di metallo richiesto. Piastra di acciaio: deve essere utilizzata una temperatura minima di.20 C e una minima di.40 Mn. Piastra di acciaio resistente all'abrasione (AR); un minimo di.35 C e un minimo di 1.20 Mn.

4. larghezza - La "larghezza" è la dimensione in angolo retto rispetto al flusso del materiale." Tolleranza della larghezza: più 0" meno 1/4".

5. lunghezza - La "lunghezza" è la dimensione della piastra perforata parallela al flusso del materiale sottoposto a schermo.più 0" meno 1/4".

6. Dimensioni e forma delle perforazioni - Clicca qui per le perforazioni disponibili.

7. Disposizioni delle perforazioni - Disposizione a tappe (modello 600) è lo standard. Le perforazioni sono normalmente a tappe nella direzione del flusso del materiale da filtrare.

8. barre - La "barra" è il metallo tra le perforazioni e viene misurata nel punto in cui le perforazioni sono più vicine.

9. Metodo di attacco della piastra di schermo perforata agli schermi vibranti:

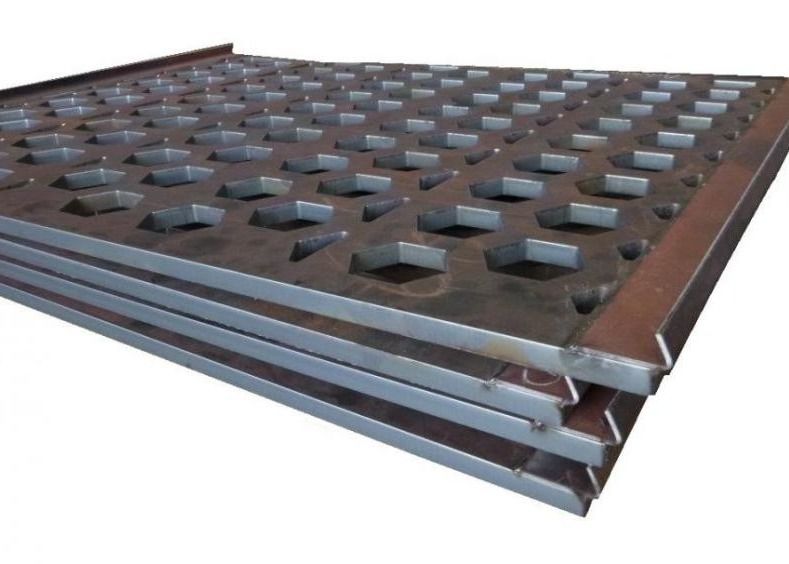

● 1. Flanges di gancio - Per gli schermi vibranti standard "tipo tensione", specificare "Flanges di gancio" (Clicca qui).

● 2. fissato al telaio vibrante

● 3. La piastra perforata deve essere avvitata, presentando uno schizzo che indichi la posizione, le dimensioni e il tipo dei fori del bullone.

● 4. Indicare anche la larghezza dei margini bianchi sui lati e sulle estremità della piastra perforata.

10. schermi coronati - se una piastra di schermo deve essere "coronata", indicare la quantità della corona misurata nella linea centrale.la corona standard per schermi di spessore 1/16" e più pesanti sarà fornita come segue: per gli schermi vibranti larghi 3' o 4' corona -1/2" per gli schermi vibranti larghi 5' corona -3/4" per gli schermi vibranti larghi 6' e corona -1" più larga

11Altre informazioni:

● 1. Per le perforazioni a fessura - specificare se la lunghezza della fessura è parallela alla larghezza o alla lunghezza della schermata perforata.

● 2. Se lo schermo deve essere "corrugato" per distribuire o rallentare il flusso del materiale, precisarlo.

● 3. Per gli schermi che richiedono "barrette di scivolamento" per scalpare il materiale di grandi dimensioni, specificare la dimensione e la posizione della barra.

12. Clamp Bars (Skirt Boards) - Può essere fornito come articolo standard o personalizzato per le vostre esigenze con o senza fori rotondi o quadrati.

Materiale:

Possiamo offrire una vasta gamma di piastre perforate, perforate o plasmatiche in acciaio tenero e in acciaio inossidabile.

Tipo di bordo:

saldatura senza saldatura con piastra di acciaio tenero piegata a 45/60 gradi o piastra di acciaio inossidabile

Schermi rotanti perforati - Norme
Quantità - Indicare il numero di sezioni di schermo richieste (cfr. figura sopra).

Spessore - Indicare in pollici o numero di calibro.

Acciaio - Std. Ga. Tabella riveduta 11/42.

Monel - U.S. Std. Ga. Tabella

Acciaio inossidabile - tabella Std. Ga.

Messini, Muntz, alluminio - B&S Ga. Tabella

Tipo di metallo - Indicare il tipo di metallo richiesto. Piastra di acciaio: un minimo di 0,20 C e un minimo di 0,40 Mn. Piastra di acciaio resistente all'abrasione (AR): un minimo di 0,35 C e un minimo di 1,20 Mn.

Diametro - Indicare in pollici il diametro esterno esatto o il diametro interno esatto della sezione dello schermo perforato.

Lunghezza - specificare la lunghezza della sezione dello schermo (vedi illustrazione sopra). Tolleranza della lunghezza dello schermo: più 0" meno 1/4".

Dimensioni e forma perforate - Vedi pagina 4 per le perforazioni disponibili.

Disposizioni delle perforazioni - L'arrangiamento a tappe (modello 600) è standard per la piastra per schermo perforata quando viene utilizzata su schermi rotanti.

Bar - La "bar" è il metallo tra le perforazioni e viene misurata nel punto in cui le perforazioni sono più vicine.

Segmenti - Specifica il numero di segmenti per ogni sezione (vedi le illustrazioni sopra).

Metodo di assemblaggio di segmenti di piastre perforate per realizzare sezioni e/o cilindri

Articulazioni del sedere - non fissate.

- Le articolazioni del sedere.

Fessure per sedere - cinture standard.

Articulazioni del grembo - L'articolazione del grembo è di 11/2 "a 2" (minimo giro 11/2").

Altre informazioni - Se sono richiesti fori per bulloni per il montaggio sul telaio o margini specifici, presentare uno schizzo.

Se sono necessarie perforazioni a fessure e la disposizione delle fessure è importante,indicare se la lunghezza delle fessure è parallela alla lunghezza della sezione dello schermo o parallela alla circonferenza della sezione dello schermo.
