Maglia perforata del nastro trasportatore del metallo della landa 316L di acciaio inossidabile del foro

Specificità del nastro trasportatore per lamiere metalliche

• Materiale:acciaio al carbonio, SS 201, SS 304, SS 316.
• Spessore della piastra:00,8 mm, 1 mm, 1,2 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm.
• Diametro della barra di collegamento:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Passaggio della verga:190,05 mm, 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 76,2 mm.
• Larghezza della piastra della catena:Da 200 mm a 4000 mm.
• Lunghezza della cintura:personalizzato.
• Trattamento superficiale:Galvanizzato a caldo, nero.

Vantaggi del prodotto

Cintura trasportatrice per piastre perforate in acciaio inossidabile

1.Costruzione a maglia aperta per un rapido drenaggio e libera circolazione dell'aria

2.superficie di carico piatta

3.Facile da pulire

Cinture trasportatrici per lastre perforate

La piastra perforata è combinata con piastre a catena perforate continuamente, i fori sulla superficie forniscono eccellenti prestazioni di dissipazione del calore per il trasporto di prodotti, come biscotti,pane e altri prodotti caldiLe perforazioni consentono di variare l'apertura della cintura da zero a molto grande.

Il nastro trasportatore a piastre perforate può essere realizzato in diversi modelli.L'apertura dei fori perforati può essere personalizzato in base alle vostre esigenze.

Cintura trasportatrice a catena convessa.

La superficie della piastra a catena è prodotta in diverse forme di sfere rotonde sollevate di diversi diametri.La superficie sollevata o convessa offre un'eccellente prestazione antiscivolo per evitare che i prodotti di trasporto cadano a terraLe piastre a catena convesse possono essere aggiunte con deflettori trasversali e piastre laterali per la selezione e la protezione.

1) Macchine per alimenti surgelati

2) Macchine per il trattamento termico

3) Macchine e apparecchi per l'alimentazione in scatola

4) Macchine per vetro

5) Macchine alimentari marine

6) Macchine chimiche
7) Macchine per la metallurgia della polvere

8) Macchine di trasporto generali

9) Asciugatrice continua

10) Macchine di trasporto speciali

Materiale per nastro trasportatore	Acciaio inossidabile
Cintura trasportatrice in acciaio inossidabile	5 6 7 7 10 13 15 15 18 20 20 19
Diametro del filo ((mm)	1 1 1 1 2 2 3 3 3 2 3 5 5
Tipo di bordo del cerchio	di larghezza superiore a 20 mm
Permetterà di utilizzare il sistema di misurazione della velocità di rotazione.	30 30 30 30 30 30 30 40 50 60 100 130 150 300
Larghezza complessiva ((mm)	300-4200

Cintura trasportatrice a catena di lamiere metalliche

connessione a nastro trasportatore perforato

connessione a nastro trasportatore perforato

SPROCKET 32B-1 Z10

Catene a rulli - tipi ANSI, BS/DN, anticorrosivi e di attacco
Le catene a rulli sono componenti e accessori importanti dell'intero sistema di nastro trasportatore.Essi sono utilizzati in combinazione con ruote dentate a rulli come sistema di azionamento per garantire il trasporto e la trasmissione stabile e regolare. Possiamo fornire tutti i tipi di catene a rulli per voi. Basta fare riferimento alla seguente introduzione, e decidere quale è adatto per voi. Per le specifiche dettagliate,Puoi ottenerli in tre modi.:

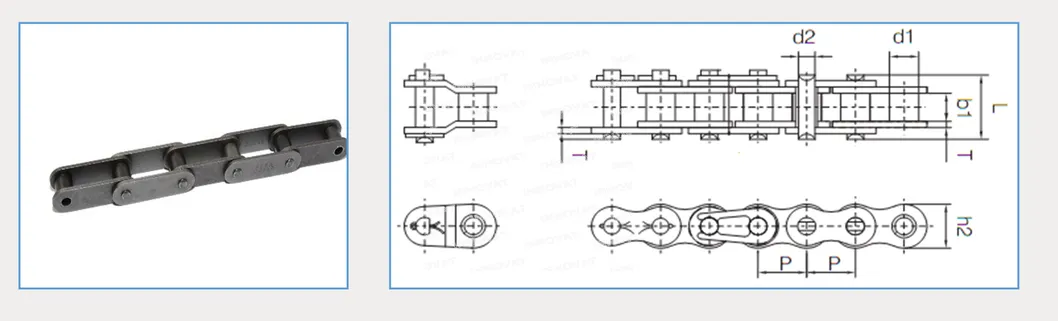

Le catene a rulli standard ANSI sono le catene di trasmissione di potenza più utilizzate negli Stati Uniti.le catene Nitro ANSI sono costruite per gestire una vasta gamma di applicazioni in molti settoriGli standard di qualità rigorosi garantiscono che ogni catena rispetti costantemente i nostri requisiti di resistenza e affidabilità.Le catene ANSI sono disponibili in diverse opzioni, tra cui più fili per applicazioni con requisiti di potenza superiore.

Numero della catena	Pistola	Larghezza interna	Diametro del rullo	Larghezza complessiva	Diametro del perno	Altezza della piastra	Spessore della piastra
#	P	b1	d1	L	d2	h2	T
25-1*	1/4	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40-1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41 - 1	1/2	1/4	0.306	0.541	0.141	0.390	0.050
50-1.	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60-1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80 a 1	1	5/8	0.625	1.287	0.312	0.949	0.125
100 a 1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120-1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160-1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180-1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200-1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

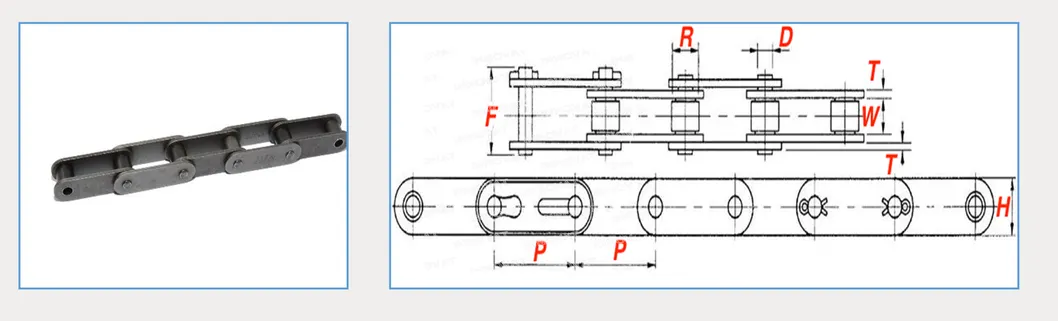

Incorporando collegamenti che sono due volte più lunghi delle catene a rulli standard, la catena a rulli è destinata a lunghi spostamenti, applicazioni a velocità bassa o moderata e utilizza ruote dentate con almeno 24 denti.Sono stati prodotti con piastre laterali più spesse per gestire carichi di lavoro più elevati rispetto alle catene standardCon una piastra laterale più robusta, le catene a rulli pesanti mantengono la loro resistenza e stabilità per periodi di tempo più lunghi.

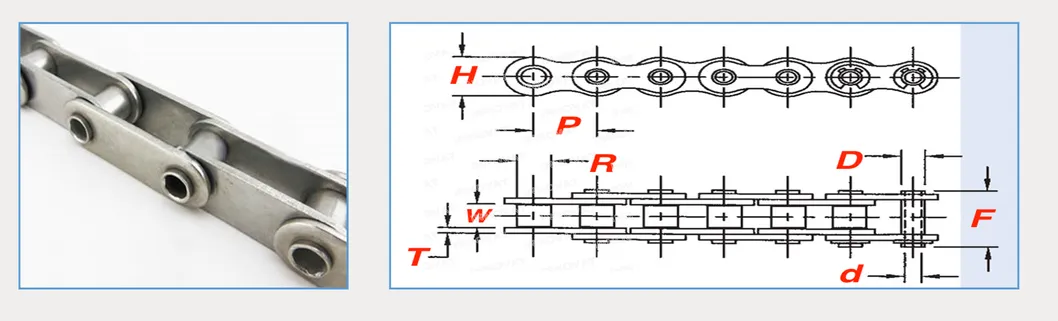

La catena a rulli a spillo cavo è essenzialmente la stessa cosa di una catena a rulli standard, solo con "pini vuoti". Questo non solo riduce il peso della catena,ma ti dà anche la possibilità di posizionare perni estesi attraverso la catena per il trasporto del prodottoMolte applicazioni includono: panetterie, trasportatori aerei, ascensori, pollame, agricoltura e una vasta gamma di altre applicazioni.

Dimensione	Pilotazione (P)	(W)	(R)	(D)	(d)	Lunghezza del perno cavo	(F)	(H)	(T)	Peso
40 CV	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472"	0.059"	0.35 LBS/FT
50 CV	0.625"	0.375"	0.400"	0.283"	0.202"	0.854"	0.854"	0.591"	0.079"	0.58 LBS/FT
60 CV	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094 "	0.81 LBS/FT
80 CV	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 LBS/FT

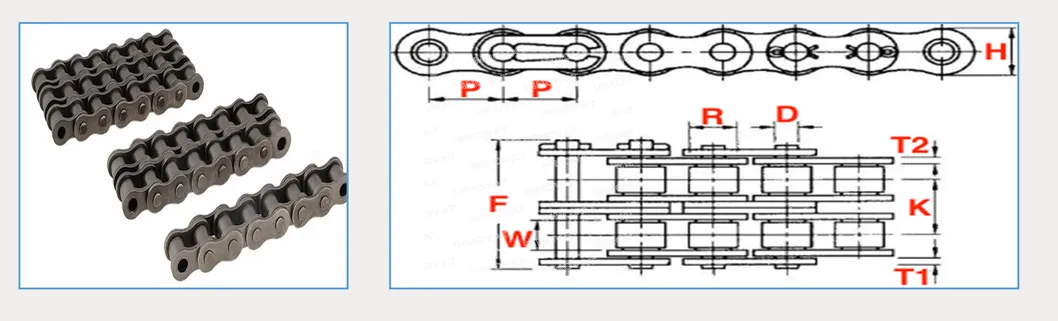

Le catene a rulli a fili multipli sono progettate per essere più resistenti rispetto all'ANSI o all'equivalente metrico.Un esempio sarebbe # 80-2 doppia catena a rulli è "doppia" la forza come ANSI 80-1 singola catenaLe nostre catene a rulli a fili multipli sono sicure di impressionare con resistenza alla trazione e fattori di prestazione leader del settore.Fornire fino a dodici (-12) catene a rulli a fili siamo sicuri di avere la catena a rulli a fili multipli per la vostra applicazioneInoltre, forniamo catene a rulli resistenti alla corrosione a più fili come inossidabile, nichel e rivestite, nonché ruote dentate a catena a più fili.

Dimensione

Pilotazione (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Peso (LBS/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

- Non lo so.

- Non lo so.

0.197"

0.154

05B-2

0.315"

0.222"

0.118"

0.197"

0.091"

0.571"

- Non lo so.

- Non lo so.

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051"

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904 "

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

- Non lo so.

- Non lo so.

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701"

5.102"

- Non lo so.

- Non lo so.

1.662"

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901"

6.358"

- Non lo so.

- Non lo so.

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

- Non lo so.

- Non lo so.

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

- Non lo so.

- Non lo so.

3.063"

46.765
